Fiche Traçage

Identifiant du traçage :

3157

Identifiant du point de surveillance :

685

Désignation(s) du point de surveillance :

Forage

Date de l'observation :

18/01/2016

Contexte géomorpho :

Terrasse alluviale

Nature du point :

Forage

Commentaire nature :

Hauteur :

0,41 m

Niveau d'eau :

13,75 m

Exploitation générale :

Non

Exploitation lors du traçage :

Oui

Présence d'une pompe :

Oui

Commentaire :

Début de surveillance :

18/01/2016 à 10:30

Fin de surveillance :

20/01/2016 à 11:40

Restitution :

Oui

suivis

Bruit de fonds :

0 µg/l

Tout masquer / Tout afficher

Du 18/01/2016 à 10:30 au 20/01/2016 à 11:40

Analyses

Méthode	Lieu	Commentaire
Spectrofluorimètrie	En laboratoire	-
Fluorimètrie	In situ	-

Mesures de concentration

Date du prélèvement	Concentration
Aucune

Equipement de prélèvement :

Préleveur automatique d'échantillons d'eau

Fréquence de prélèvement :

- Par heure

Commentaire prélèvement :

Suivi couplé avec un fluorimètre de terrain GGUN-30. Pas de mesure 15 min

Type de flaconnage :

Flacons en verre fumé neufs

Conditions de stockage des échantillons :

Conservation à l'abri de la lumière, de la chaleur et du gel

Volume des flacons :

Délai de stockage des échantillons :

3 jours

débimétries

Débit constant :

40 m3/h

Distance mesure :

0 m

Position mesure :

Surveillances débimétries :

Tout masquer / Tout afficher

Mesure de débit mesure au forage - Courantomètre électromagnétique

(aucune mesure)

interprétation

Nature des eaux

Mélange d'eau :

Configuration hydraulique

Pente hydraulique :

Distance du chemin supposé :

8,2 m

Type de restitution

Structure de la restitution :

Structurée

Taux de restitution :

51 %

Commentaire restitution :

Résultats hydrodynamiques et hydrodispersifs

Temps de la première observation :

26 min

Vitesse maximale :

18,92 m/h

Porosité cinématique :

0,076

Temps de l'apparition du traceur :

26 min

DTS maximum :

Dispersivité longitudinale :

3,2

Temps de disparition du traceur :

3 200 min

Commentaire DTS :

Dispersivité transversale :

Temps modal (Pics de restitution) :

200 min

Concentration max atteinte :

52 µg/l

Dilution unitaire :

Temps moyen de séjour :

650 min

Quantité traceur restitué :

26 g

Nombre de Péclet :

Commentaire général :

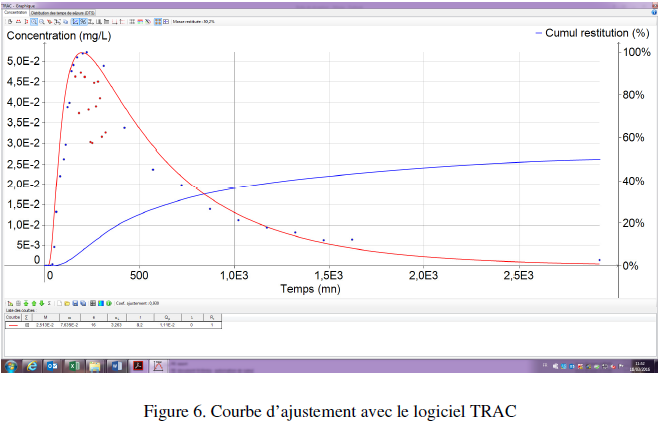

On observe quelques oscillations au niveau des concentrations autour du pic, ne donnant pas le lissage attendu de la courbe. Ceci peut être dû à la petite taille du système traçage, ces oscillations correspondant à l’arrivée du traceur par bouffées. Les paramètres hydrodispersifs ont été déterminés par superposition de la courbe de restitution expérimentale à la courbe théorique correspondant aux solutions analytiques de la configuration retenue (radial convergent). L’ajustement est fait de manière semi-automatique par le logiciel TRAC. Le coefficient d’ajustement est de 0,930.

Notes de fiabilité

A la suite de travaux de Michel Lepiller, Paul-henri Mondain et Philippe Muet ont proposé 2 grilles d'évaluation de la fiabilité des traçages hydrogéologiques réalisés à partir de traceurs fluorescents :

une pour les traçages à résultat positif,
l'autre pour les traçages à résultat négatif.

Vous pouvez télécharger ces grilles d'évaluation.

La description des grilles d'évaluation est disponible dans cet article.

Note	Référentiel	Commentaire
10	Muet-Mondain-Jozja - Traçage positif	Traçage suivi par prélèvements avec analyses spectrofluorimétriques en laboratoire et fluorimètre de terrain, montrant une restitution structurée prouvée par la réalisation de spectres d’excitation et d’émission
